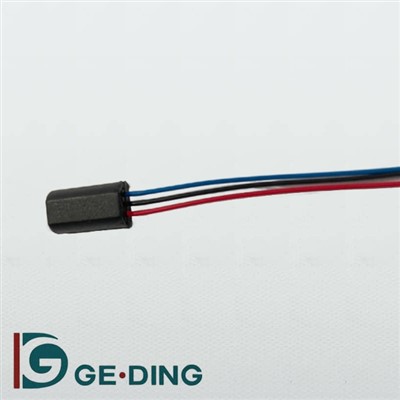

ความเร็วสูง-และไม่-การตรวจจับแม่เหล็กแบบสัมผัส

พรอกซิมิตี้เซนเซอร์ฮอลล์เอฟเฟกต์ให้การตรวจจับแม่เหล็กที่รวดเร็ว เชื่อถือได้ และไม่สัมผัสสำหรับการควบคุมการเคลื่อนไหวและตำแหน่ง ด้วยการใช้เทคโนโลยีเซมิคอนดักเตอร์ขั้นสูง เซ็นเซอร์แม่เหล็กแบบฮอลล์นี้จะแปลงการเปลี่ยนแปลงของสนามแม่เหล็กให้เป็นสัญญาณไฟฟ้าที่แม่นยำ ช่วยให้ตอบสนองด้วยความเร็วสูง-และมีอายุการใช้งานยาวนาน เหมาะอย่างยิ่งสำหรับระบบอัตโนมัติ การตรวจจับความเร็ว และระบบควบคุมอิเล็กทรอนิกส์ที่ต้องการเอาต์พุตที่แม่นยำและทำซ้ำได้

ด้วยโครงสร้างโซลิดสเตต-และการปรับสภาพสัญญาณในตัว สวิตช์ฮอลล์แบบไม่สัมผัส- จึงเพิ่มความต้านทานต่อการสั่นสะเทือน การเปลี่ยนแปลงของอุณหภูมิ และสัญญาณรบกวนทางไฟฟ้า แพ็คเกจขนาดกะทัดรัดรองรับการออกแบบ PCB แบบเกลียว หรือตัวเชื่อมต่อ- เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมและยานยนต์

คุณสมบัติที่สำคัญ

การตรวจจับสนามแม่เหล็กแบบเซมิคอนดักเตอร์-พร้อมเอาต์พุตดิจิทัลหรืออนาล็อก
ความถี่ในการสลับสูง เหมาะสำหรับการตรวจจับการหมุนและความเร็ว
ทนทานต่อแรงสั่นสะเทือน น้ำมัน และการปนเปื้อน
มีให้เลือกทั้งแบบ-ตัวสะสมแบบเปิด แรงดัน-แบบดึง หรือเอาต์พุตแรงดันไฟฟ้า
บำรุงรักษาฟรี-โดยไม่มีการสึกหรอของกลไก

ภาพรวมทางเทคนิค

ติดต่อเราเพื่อขอคำแนะนำเซ็นเซอร์ที่เหมาะสมและโซลูชันที่ปรับแต่งตามความต้องการ
P/N	รูปร่าง	มิติ	การติดตั้ง	การจำแนกประเภท	แบบฟอร์มการติดต่อ	แรงดันไฟฟ้า	จ่ายกระแสไฟ
ไอซี-01 ชุด			การติดตั้งพื้นผิว	ขั้วโลก omni	เลขที่	2.5~24VDC	0.8~2mA
ไอซี-02 ชุด			การติดตั้งพื้นผิว	ขั้วโลก omni	เอ็นซี	3~24VDC	สูงสุด 2mA
ไอซี-เอโอ			การติดตั้งพื้นผิว	ขั้วเดียว	เลขที่	3~24VDC	4mA
จีพีเอส-30R ชุด			การติดตั้งสกรู	ขั้วโลก omni	เลขที่	2.5~24VDC	5MA
อุณหภูมิในการทำงาน		-10 ~ 80 องศาสำหรับผลิตภัณฑ์มาตรฐาน ปรับแต่งอุณหภูมิให้สูงขึ้นหรือต่ำลงได้
ประเภทสวิตช์		ประเภทที่มี: Unipolar, Bipolar, Omnipolar, Latching, Linear ปกติเปิดสำหรับผลิตภัณฑ์มาตรฐาน มีการปรับแต่ง NC และการเปลี่ยนแปลง โปรดแจ้งให้เราทราบ
ลอจิกเอาท์พุต		ระดับสูง/ต่ำแบบดิจิตอล เช่น ระดับสูง (แรงดันไฟฟ้าขาเข้า) เมื่อไม่มีสนามแม่เหล็ก ระดับต่ำ (0–0.3 V) เมื่อตรวจพบสนามแม่เหล็ก
ตัวเลือกการปรับแต่ง		ขนาดตัวเรือน สี ความยาวสาย ประเภทขั้วต่อ ขั้วการตรวจจับ และช่วงความไว
การรับรอง		วัสดุที่มี ROHS, REACH SVHC, UL รับรองสำหรับการเลือก

การใช้งาน

พรอกซิมิตี้เซนเซอร์ฮอลล์เอฟเฟกต์ใช้ในมอเตอร์ DC แบบไร้แปรงถ่าน การวัดความเร็ว การตรวจจับตำแหน่งเชิงเส้น และการตรวจจับขีดจำกัดแบบไม่{0}}สัมผัส ช่วยให้มั่นใจถึงประสิทธิภาพที่มั่นคงในระบบอัตโนมัติทางอุตสาหกรรม หุ่นยนต์ และโมดูลควบคุมยานพาหนะ

หมายเหตุการติดตั้ง

ตรวจสอบการจัดตำแหน่งแม่เหล็กและขั้วแม่เหล็กให้เหมาะสม ติดตั้งเซ็นเซอร์อย่างแน่นหนาด้วยระยะห่างที่ปรับให้เหมาะสมกับความแรงของแม่เหล็กเป้าหมาย หลีกเลี่ยงความร้อนที่มากเกินไปในระหว่างการบัดกรีและรักษาขั้วสายไฟเพื่อประสิทธิภาพเอาต์พุตที่สม่ำเสมอ

ทำไมถึงเลือกรุ่นนี้

เซ็นเซอร์แม่เหล็กฮอลล์ให้ความสมดุลของความเร็ว ความแม่นยำ และความน่าเชื่อถือที่ไม่มีใครเทียบได้กับสวิตช์กกหรือสวิตช์เชิงกลแบบดั้งเดิม อุปกรณ์แต่ละชิ้นผลิตขึ้นภายใต้มาตรฐานคุณภาพที่เข้มงวด พร้อมการปรับแต่งสำหรับประเภทเอาต์พุต ตัวเครื่อง และการออกแบบสายเคเบิล

ติดต่อเรา

ต้องการโซลูชันความเร็วสูง-สำหรับการตรวจจับหรือควบคุมการเคลื่อนไหวหรือไม่ ติดต่อผู้เชี่ยวชาญของเราเพื่อสำรวจการกำหนดค่าสวิตช์โถงแบบไม่สัมผัส-ที่เหมาะสมที่สุดสำหรับแอปพลิเคชันของคุณ
